Вторая жизнь фортепианной деки: акустика открытого типа

Не секрет, что акустический экран (щит) является наиболее простым видом акустического оформления и избавляет динамик от влияния замкнутого объёма. В такой конструкции отсутствуют ящичные артефакты, бас быстрый, без посторонних призвуков и бубнения. Но у такой конструкции имеются и свои недостатки. На низких частотах, когда длина волны становится велика по сравнению с размером щита, волна с тыла огибает края и складывается с фронтальной в противофазе — они частично гасят друг друга. Получается «акустическое короткое замыкание», и как следствие, отсутствие глубокого баса. Щит выигрывает там, где важны временнАя точность, тембральная чистота и работа с акустикой помещения (вокал, акустические инструменты, джаз, классика, камерные составы).

Ещё одно принципиальное достоинство щита обусловлено его дипольной природой излучения. Диаграмма направленности диполя описывается функцией косинуса и имеет форму «восьмёрки»: максимум звукового давления приходится на фронтальную и тыльную оси, тогда как в плоскости самого экрана (под углом 90°) излучение обращается в ноль. Благодаря этому диполь значительно слабее возбуждает боковые ограждающие поверхности помещения и создаёт меньше ранних отражений, ответственных за размытие стереообраза и тембральную окраску. Практический результат — открытая, глубокая и хорошо локализованная сцена с выраженным ощущением воздушной среды вокруг звуковых образов. По сути, направленность источника берёт на себя часть акустической коррекции, которую в системах с монопольным излучением приходится реализовывать средствами обработки помещения.

О конструкции:

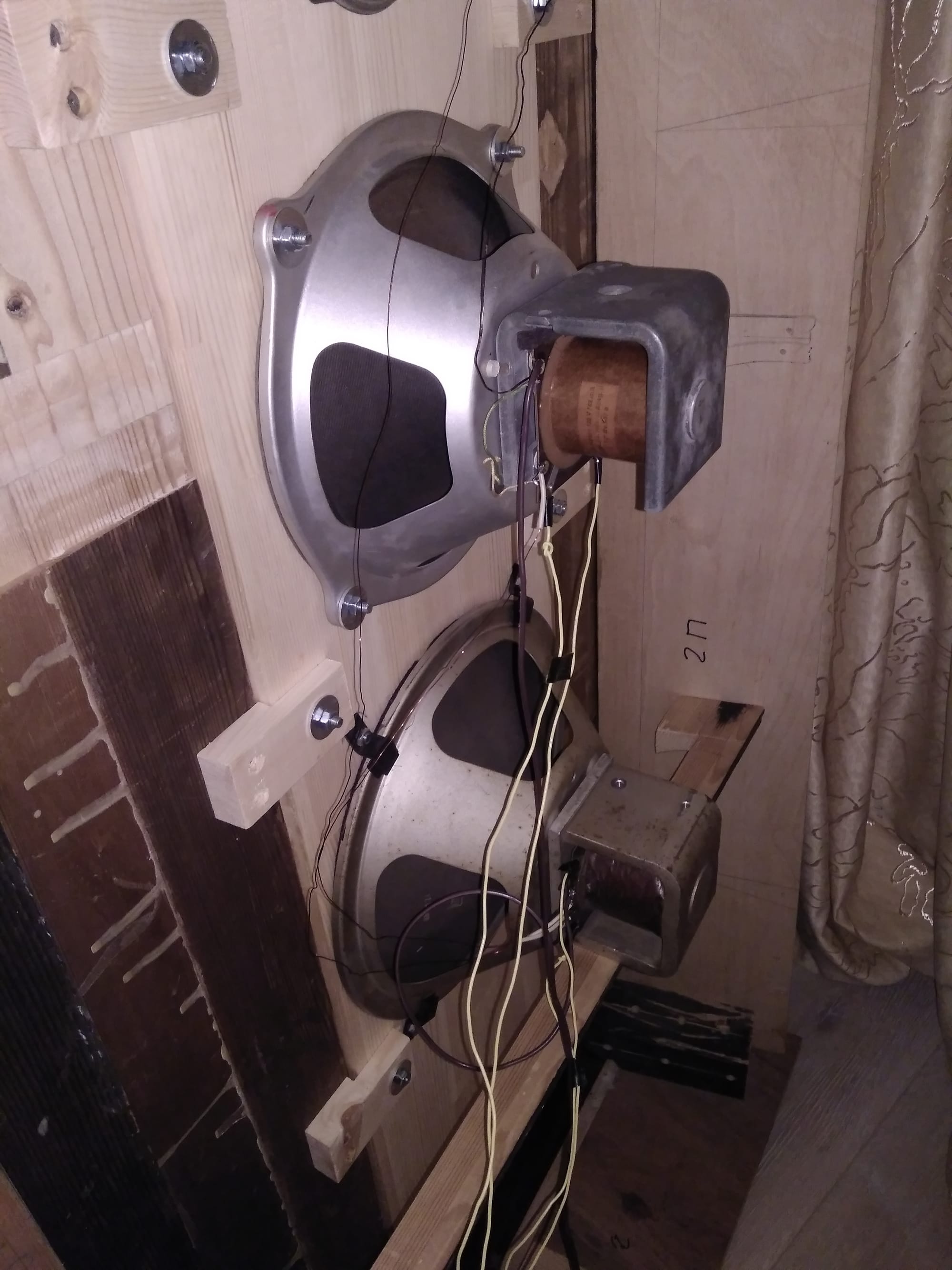

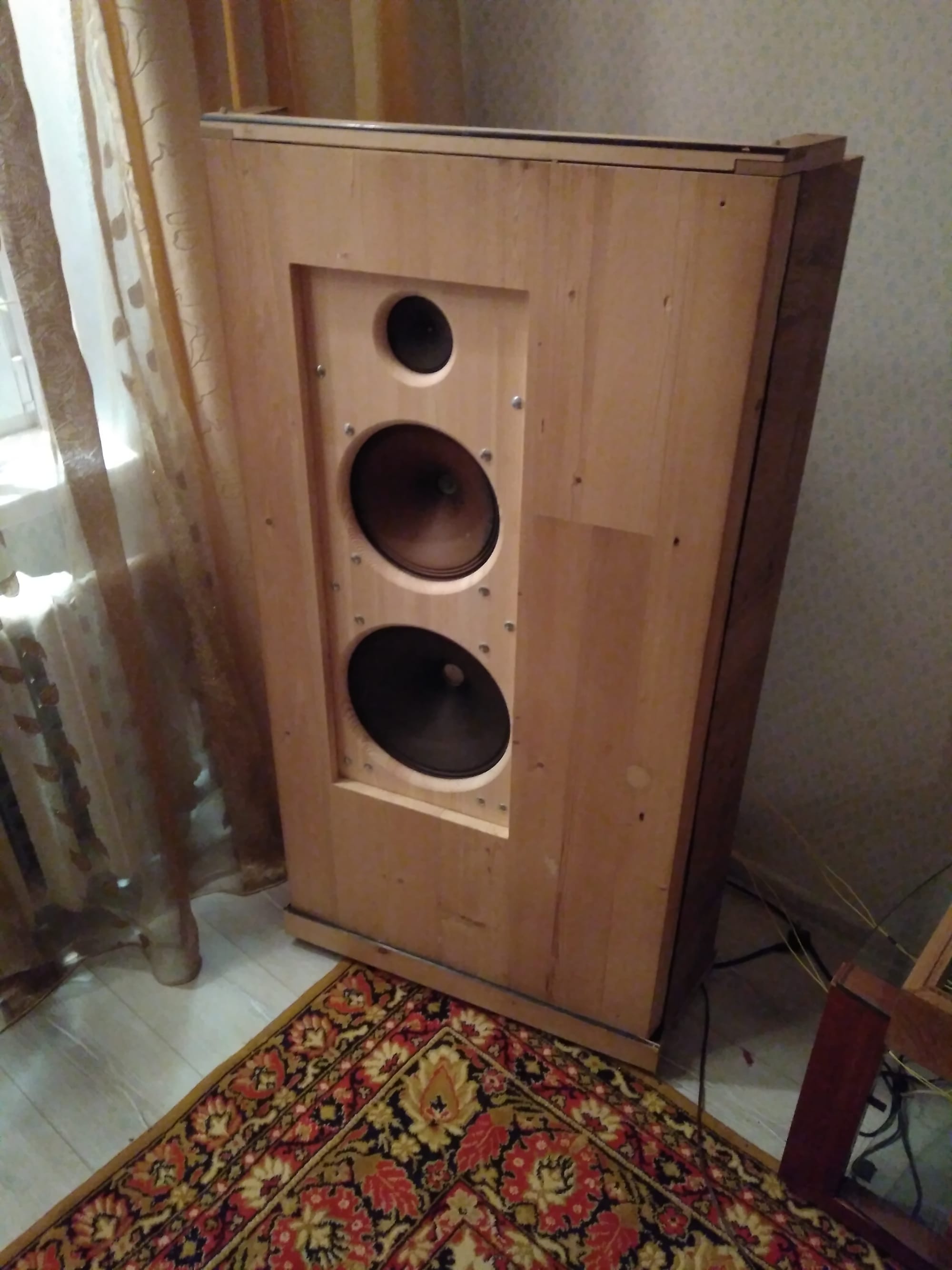

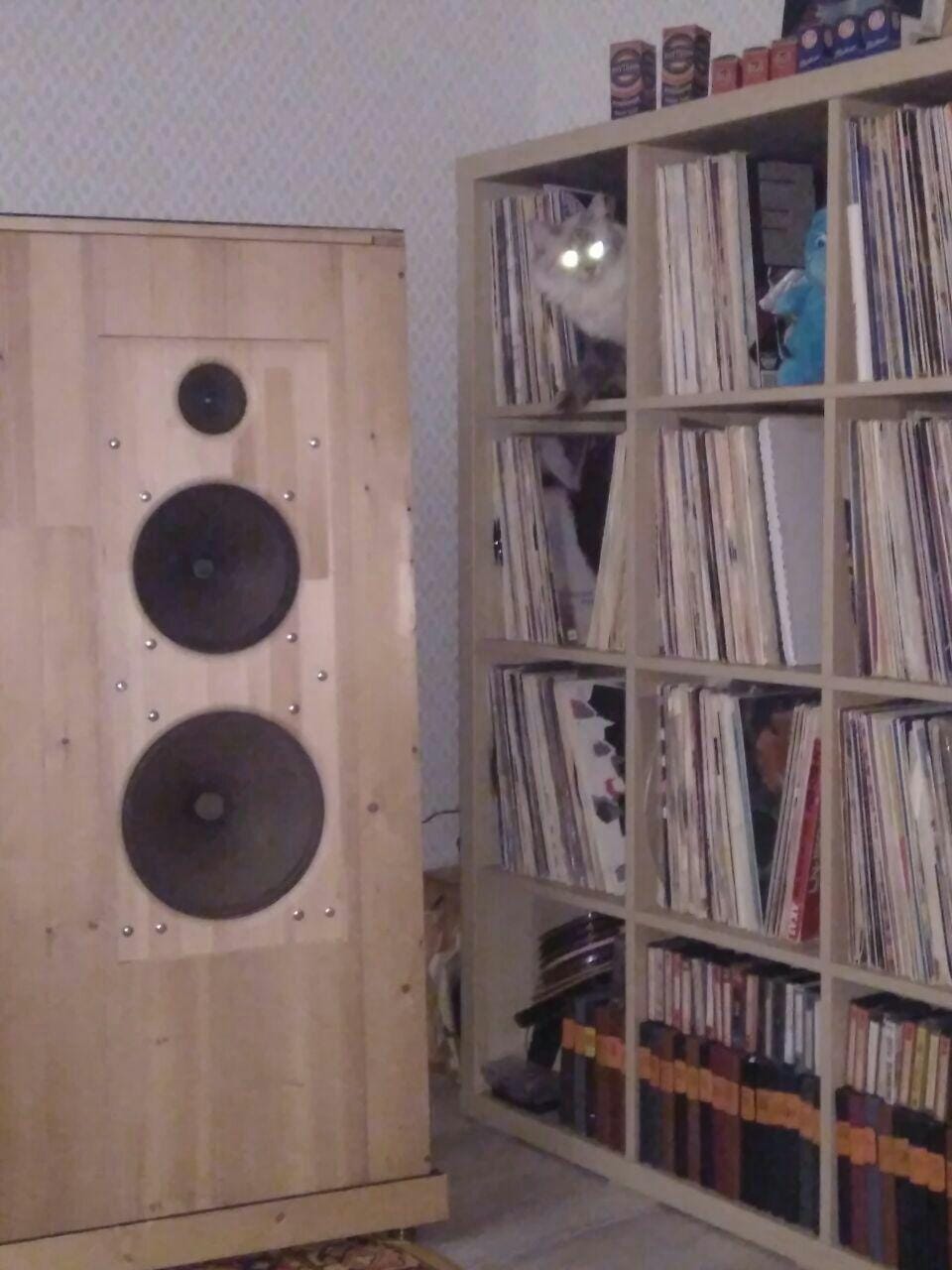

Представленная на фото щитовая акустическая система (стерео) изготовлена из резонансных дек фортепиано, склеенных казеиновым клеем на основе натуральных компонентов. В таком оформлении живость и естественность звучания музыкальных инструментов в первую очередь зависят от динамических головок, поэтому выбор пал на Telefunken с подмагничиванием. Подача музыкального материала у этих головок заметно отличается от привычных конструкций с постоянным магнитом: изменение тока в катушке подмагничивания превращает динамик в настраиваемый акустический инструмент.

В данной конструкции применены динамики:
ВЧ: Siemens RUF "5"
СЧ: Telefunken 166 "10" Field coil
НЧ: Telefunken 898 "12" Field coil
