Корректор EF12-E55L: EZ11
В эпоху цифрового аудио виниловые пластинки продолжают занимать особое место в сердцах меломанов. А по-настоящему раскрыть магию аналогового звука способен высококачественный фонокорректор — сердце винилового тракта, где слабый сигнал звукоснимателя обретает силу, форму и ту самую живую эмоцию, ради которой и существует винил. Схемотехнических решений на этот счёт великое множество, и каждое из них предлагает свой звук. Каждый каскад, каждая деталь в устройстве привносят в тракт свой характер звучания и энергетику. В данной статье речь пойдёт о фонокорректоре на лампах EF12 и E55L. Выбор в пользу этих ламп был не случаен: именно они показали себя наилучшим образом, обеспечив редкое сочетание низкого уровня шума, высокой линейности и той самой точной музыкальной подачи (тембральная достоверность), ради которой и затевался проект. Особое внимание стоит обратить на очень точную и глубокую сцену, где инструменты и исполнители не просто распределены между колонками, но и чётко локализуются в пространстве.
О конструктиве:

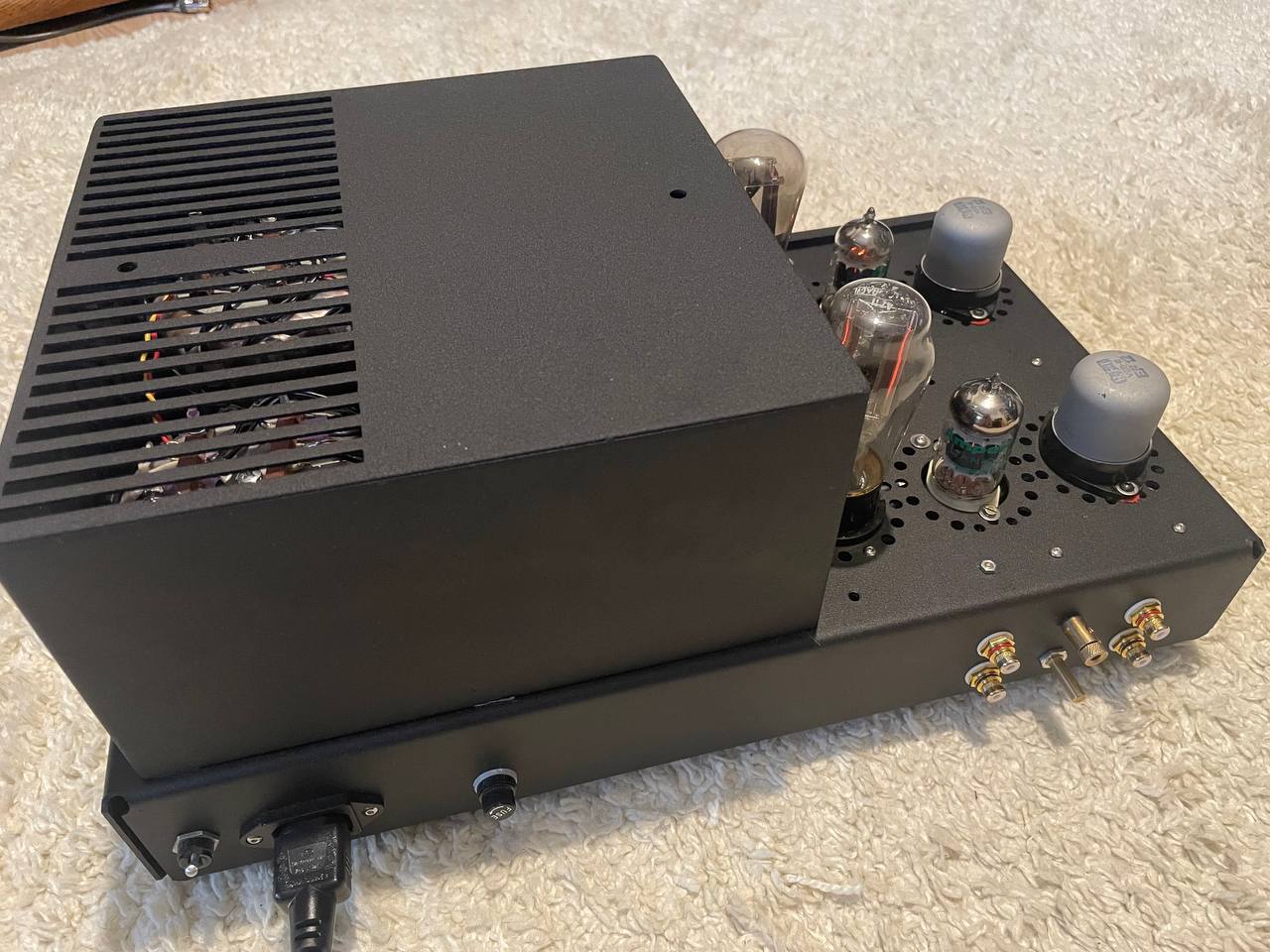

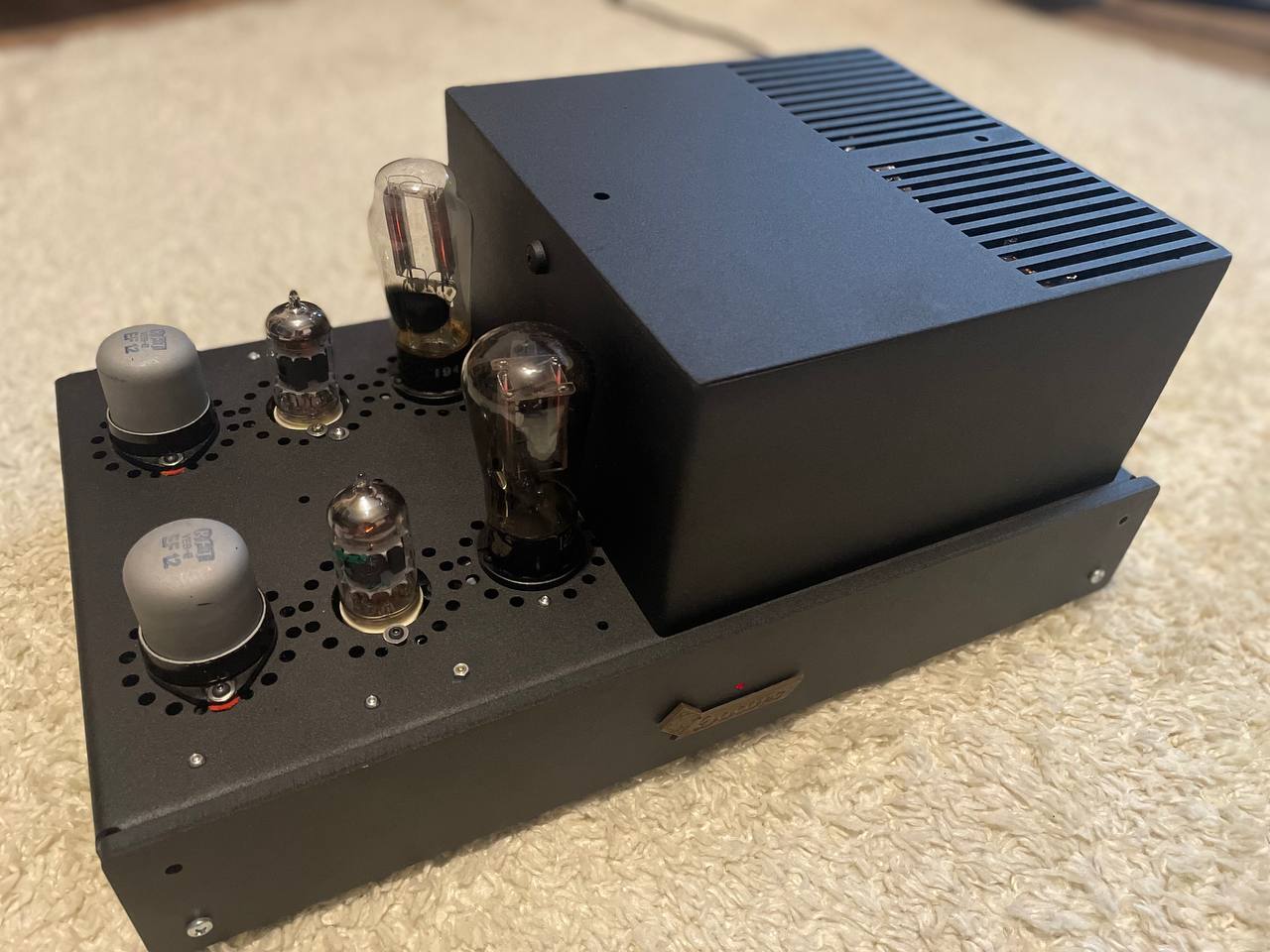

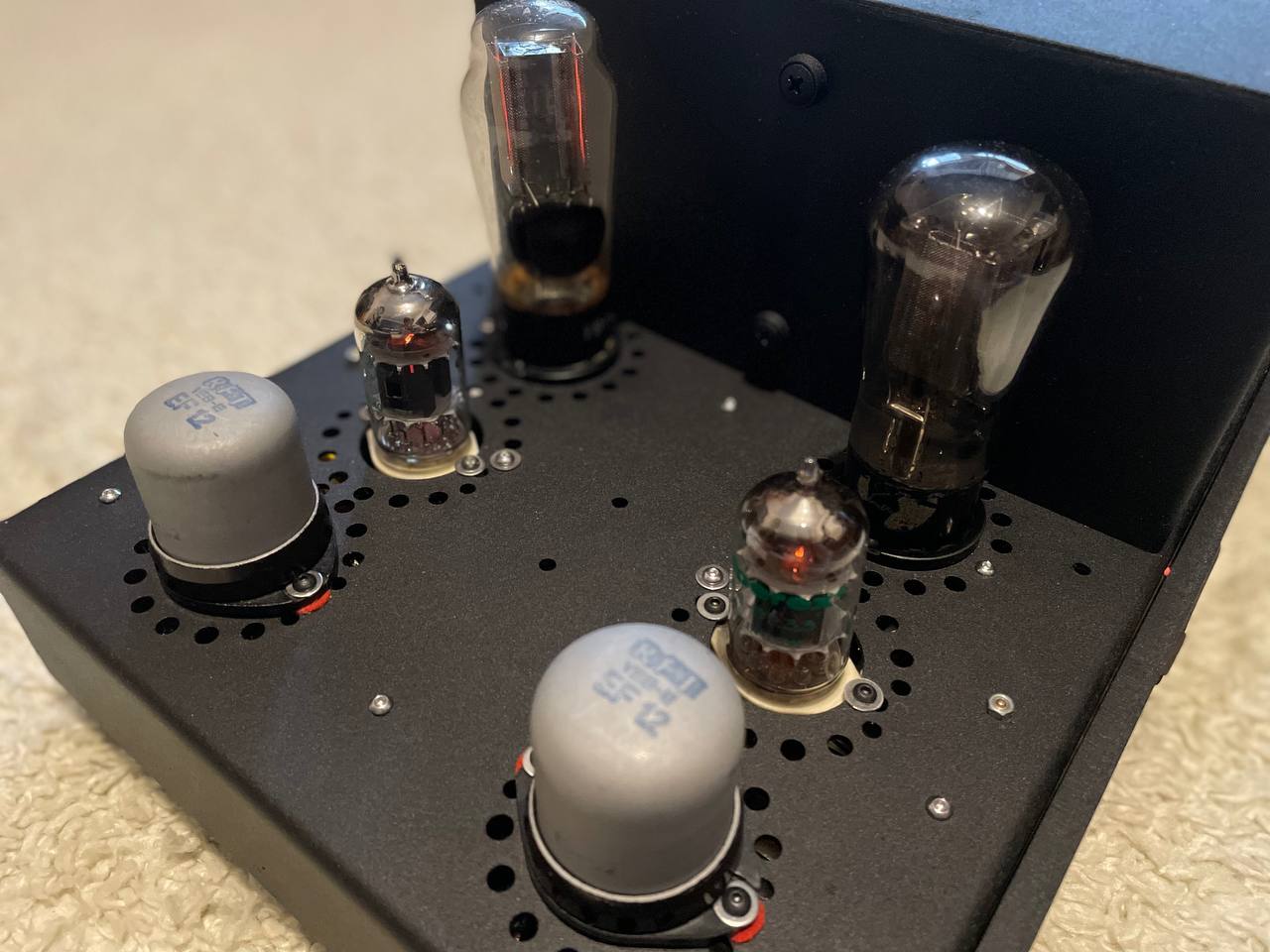

Во входном каскаде применена «немецкая классика» — пентод EF12, в народе прозванный «черепашкой». RIAA-коррекция расположена в аноде, что позволяет реализовать полную кривую при меньшем числе активных элементов и даёт возможность насладиться передачей всех тончайших нюансов музыкального исполнения. Расчёт цепи требует учёта внутреннего сопротивления конкретной лампы, а экземплярный разброс и дрейф со старением напрямую влияют на точность кривой. В выходном каскаде применён токовый пентод E55L Amperex разработанный для широкополосных усилительных трактов профессионального и измерительного оборудования, с мощностью анода 10 Вт и усилением до 30. У данной радиолампы нет аналогов — она уникальна в своём роде. В триодном включении имеет внутреннее сопротивление порядка 600 Ом и обладает высокой крутизной, что напрямую влияет на её способность молниеносно реагировать на мельчайшие изменения сигнала. Дизайн баллона напоминает пальчиковую лампу, только на порядок больше размером, и устанавливается в панельку типа «магновал». Именно такой токовый выходной каскад обеспечивает драйв и сумасшедшую динамику. Отдельной опцией является регулируемый выход под чувствительность усилителя на дискретном переменном резисторе ALPS.

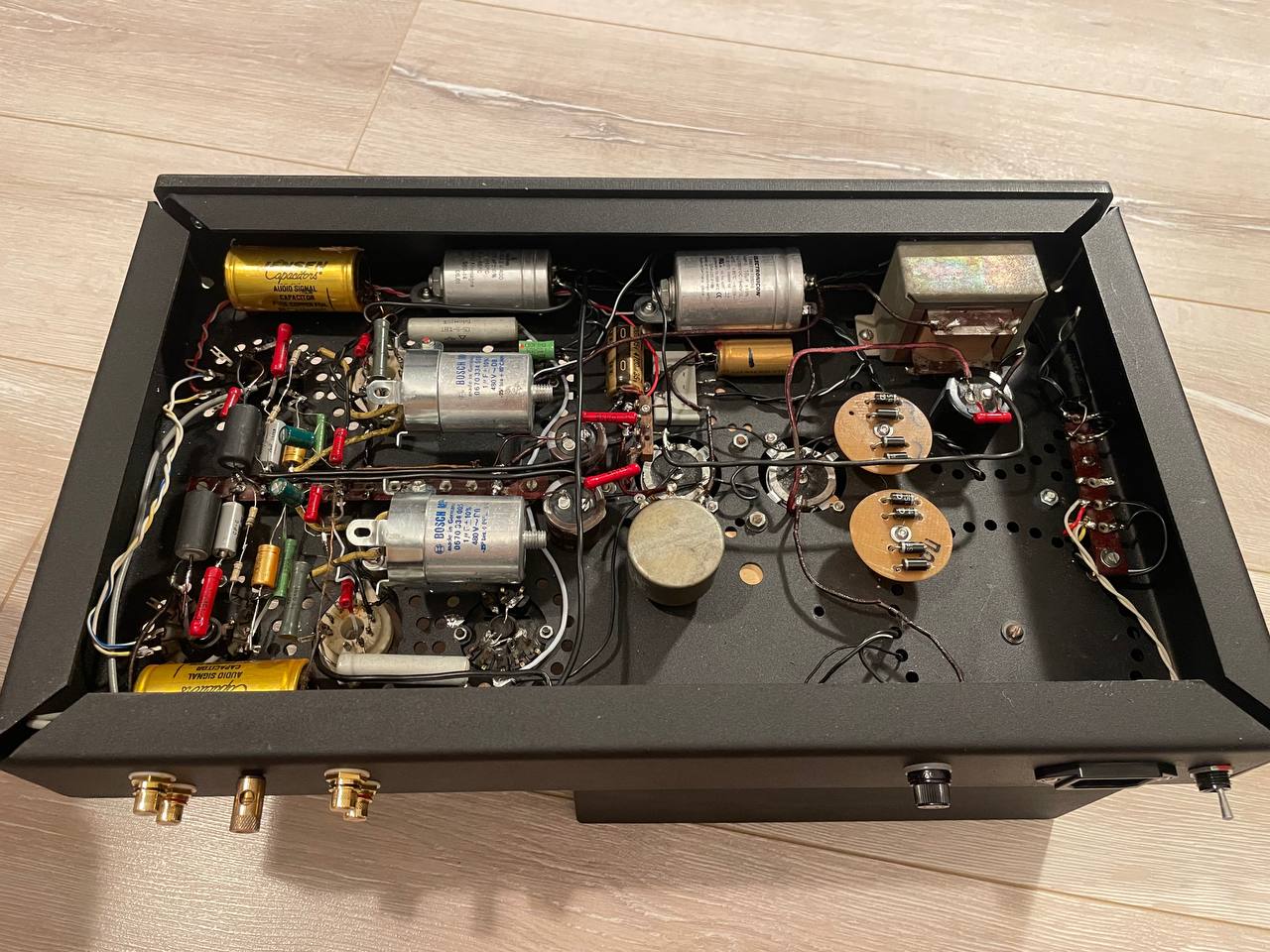

Питание каскадов раздельное. Входной каскад запитан от перевёрнутого кенотрона с сетчатыми анодами AZ11 с однополупериодным выпрямлением. Выходной каскад — от двухполупериодного выпрямителя. В анодном П-фильтре применены дроссели с низким сопротивлением и большой индуктивностью. Так как выходной каскад работает с токами до 50 мА, в питании используются электролитические конденсаторы ROE приличной ёмкости — это обеспечивает «чистое питание» с сохранением динамики и драйва. Раздельными выполнены и накальные линии, каждая со своим трансформатором, намотанным с пониженной индукцией, что заметно снижает фон и оставляет музыке абсолютно чёрное полотно. Накал входного каскада EF12 выпрямлен очень благозвучным диодным мостом AEG с CLC-фильтром на «ничиконах». Связка германиевых диодов Д305 здесь не прижилась. Накал выходного каскада запитан переменкой.
В анодной коррекции используются японские бумажные МР-конденсаторы — это минимизирует тембральный окрас. Между каскадами применяются медные бумаго-масляные конденсаторы Jensen, произведённые в Дании. Практически во всех участках схемы используются красные резисторы Siemens: по звучанию им нет равных, они обыгрывают именитые бренды, такие как Vishay, Riken, Kiwame, Allen-Bradley, однако запасы их стремительно сокращаются и найти нужные номиналы становится всё сложнее.
В итоге получился фонокорректор, которым можно заслуженно гордиться: живой, динамичный, музыкальный, с той самой достоверностью звука, ради которой всё и затевалось. Аппарат не навязывает музыке собственный вкус. У него нет «любимых» и «нелюбимых» пластинок — а это верный признак того, что жанровым он не вышел. И всё же, положа руку на сердце, по уровню он не дотягивает до RX корректора — тот остаётся эталоном, к которому можно лишь стремиться.
