Бескомпромиссный усилитель. (REN904-71A-2a3-AZ11.) Моноблоки.

С появлением акустических систем на подмагничивании мне потребовался по-настоящему качественный, бескомпромиссный усилитель. Макетирование и отслушивание разных вариантов заняло около года: долгое время у меня работал двухкаскадный усилитель на AF7 + 6B4G, однако такое схемотехническое решение выявляло определённые жанровые предпочтения. Возникла идея задействовать разные типы триодных каскадов и согласовать их так, чтобы от каждого оставалось только лучшее в звучании. В итоге получился увесистый "Франкенштейн", где первый каскад резистивный, второй — дроссельный, третий — трансформаторный.

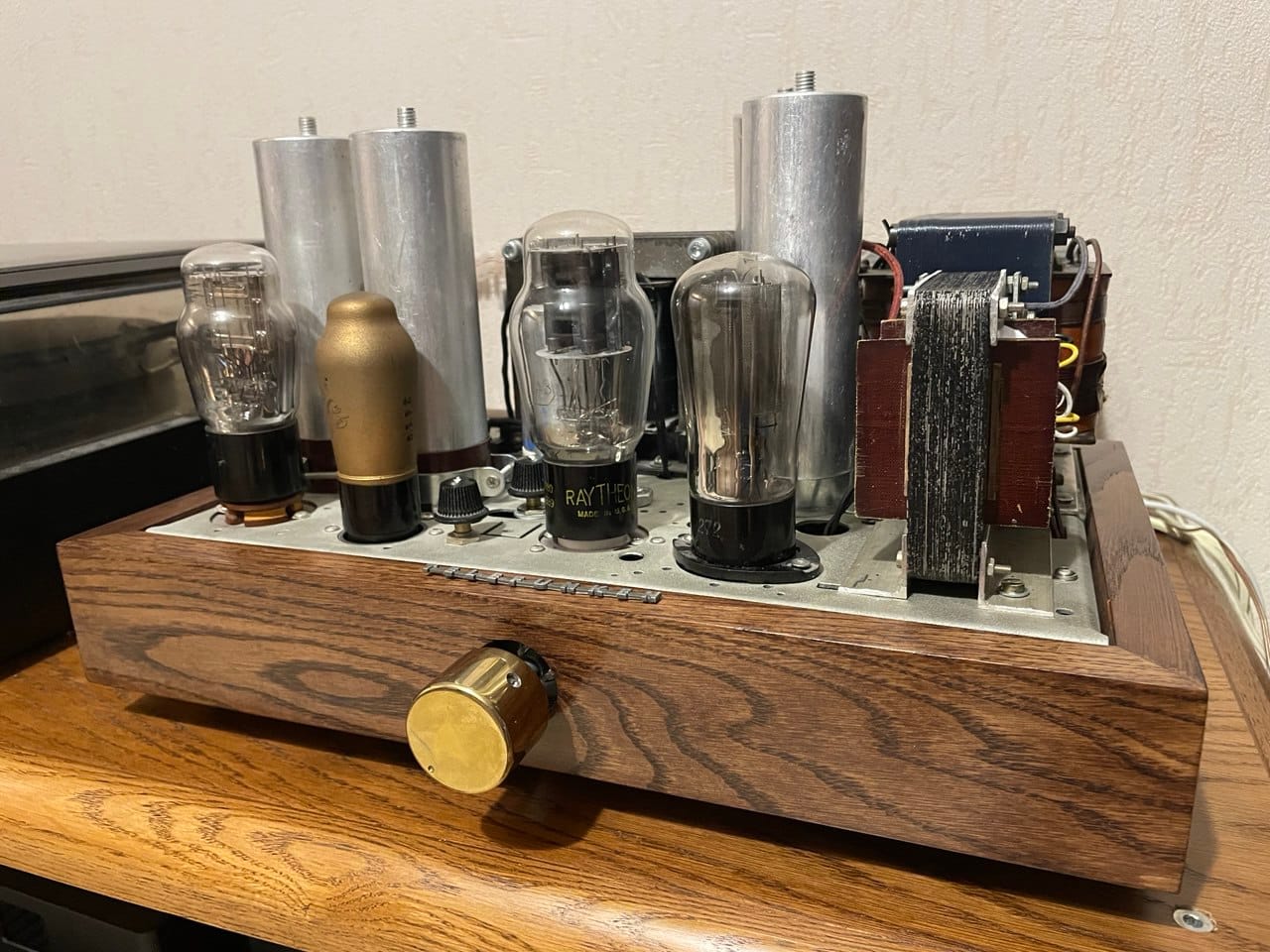

В первом каскаде был применён триод REN904. Эту лампу выпускало множество компаний (Philips, Telefunken, Tungsram), и у каждой — свой характер звучания, так что есть из чего выбирать. После финального прослушивания и сравнения выбор пал на REN904 фирмы Tungsram с клеймом. Во втором каскаде с гордостью занял место прямонакальный триод 71A с дроссельной нагрузкой; плюс такого варианта нагрузки — возможность применять токовые лампы при малых потерях напряжения. Выходной каскад был реализован на доступных 2A3 EH (впоследствии были заменены на 2A3 Raytheon). Здесь хотелось бы видеть AD1 Telefunken, но ценовая политика на эту лампу в наше время не радует. Усилитель собран на компактном шасси Telefunken WWK, удачное расположение отверстий под компоненты позволяет свести слесарные работы к минимуму. С блоком питания пришлось повозиться. Для хорошо звучащего лампового усилителя силовой трансформатор должен иметь запас по мощности не менее 30% от суммарного потребления всех каскадов. Кроме того, не последнюю роль играет качество железа и обмоточного провода, поэтому были использованы силовые трансформаторы от приёмников Telefunken 860. В качестве дросселя питания был выбран выходной трансформатор TFK 770: его подходящие индуктивность и сопротивление позволяют реализовать не только фильтрацию, но и подземное смещение каскадов. Ток каскада, протекая через дроссель, создаёт на нём падение напряжения, задающее требуемое отрицательное смещение. Этот метод часто применялся в старинных радиоприёмниках и винтажных усилителях Klangfilm. При такой схемотехнике катоды драйверной и выходной ламп сидят как бы на земле. В анодных линиях применены бумаго-масляные (MP) конденсаторы Siemens, имеющие приятную музыкальную окраску. Ясность и открытость тембров при таком подходе к блоку питания гарантированы. Накалы ламп первого (REN904) и третьего (2A3) каскадов питаются переменкой. Триоды типа 71A, 45, 2A3, RE604, AD1, если они работают как выходные, не требуют выпрямления накала — фон легко убирается балансировочным резистором. Но если мы используем их в драйвере, выпрямлять накал необходимо. Желательно не использовать стабилизатор, а ограничиться минимализмом, собрав мост на германиевых диодах Д305 с конденсатором фильтра на 10 000 мкФ. Между каскадами применены конденсаторы фирмы Audio Note и восстановленный после проварки Siemens 30-х годов. Поскольку в усилителе используется подземное смещение, у конденсаторов должна отсутствовать утечка по постоянному току.

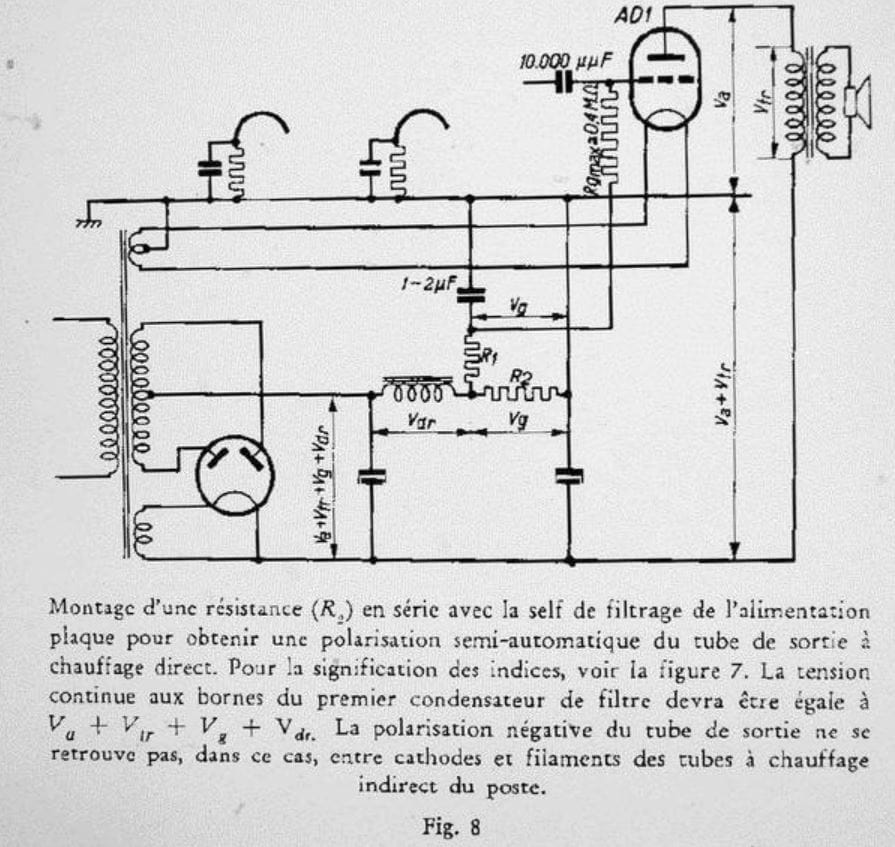

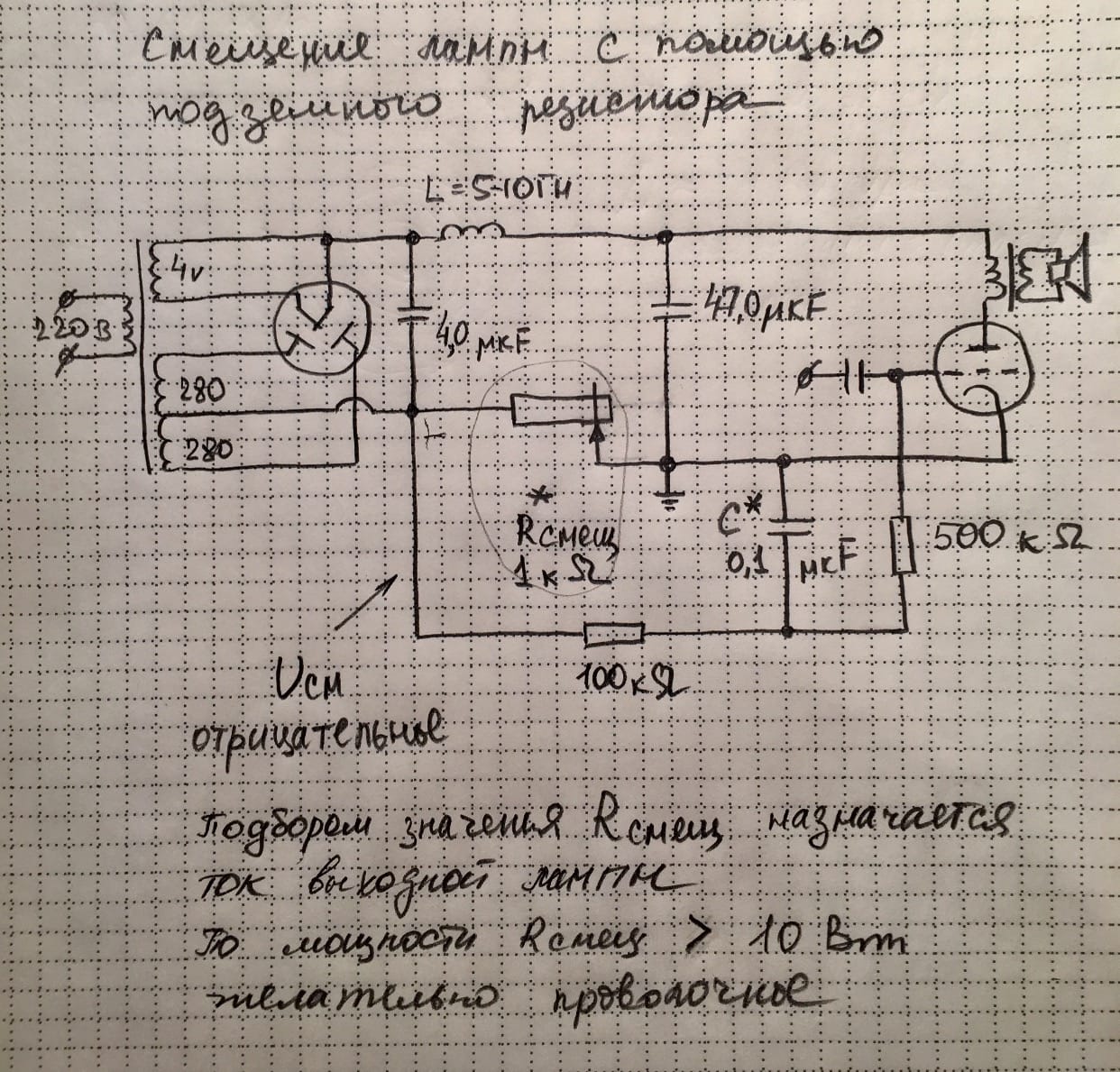

Выходной трансформатор — это последний рубеж на пути сигнала: всё, что музыка сумела сохранить, проходя через каскады, резисторы и конденсаторы, попадает в его обмотки. И всё, что трансформатор не сможет передать, теряется безвозвратно — исправлять его ошибки уже некому, дальше только акустика. По этой причине изготовление столь ответственного узла должны брать на себя специалисты с большим опытом намотки и отслушивания трансформаторов. В данном усилителе выходник изготовлен под заказ из набора железа М102 и микса обмоточных проводов 30–70-х годов. Такой подход позволяет прекрасно передавать нюансы, интонации и тембровое разнообразие инструментов разных эпох, тем самым снижая жанровость усилителя. Последним штрихом к такому аппарату стала разводка, выполненная моножилами Telefunken 30–40-х годов. Жилы отслушивались в макете и были отобраны для того или иного участка схемы. Обязательным дополнением стала задержка подачи анодного напряжения на полминуты, что очень важно для продления срока службы ламп 30-х годов.

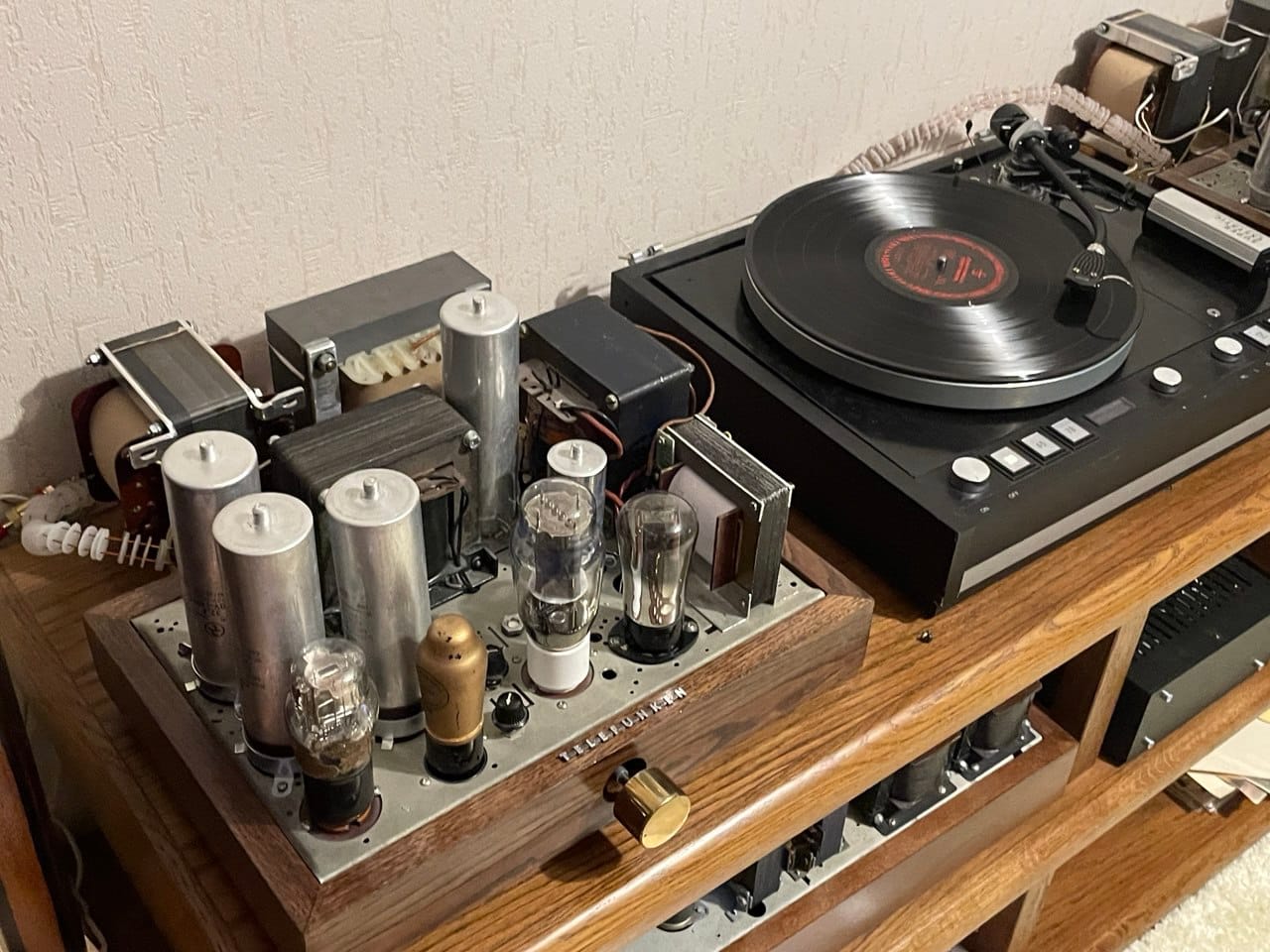

Данные усилители работают в основной системе, на которой я слушаю музыку и тестирую все собранные устройства.
