DAC на CS4398 с ламповым выходом 2.0 (2021)

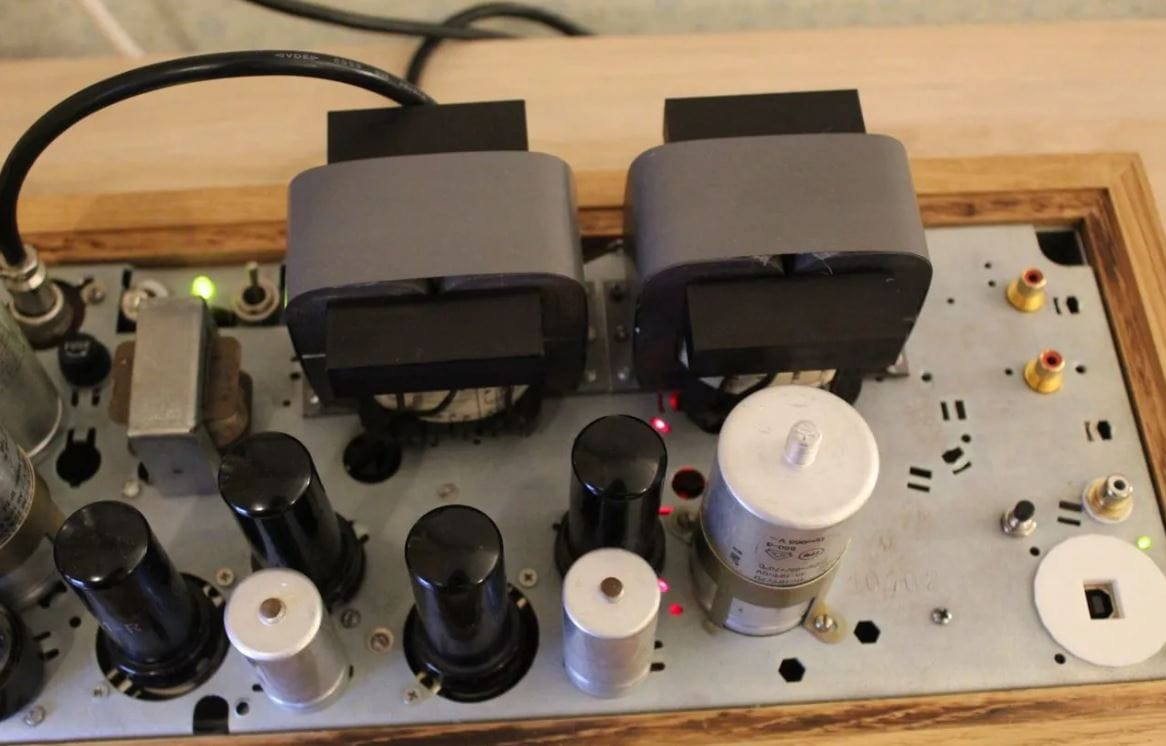

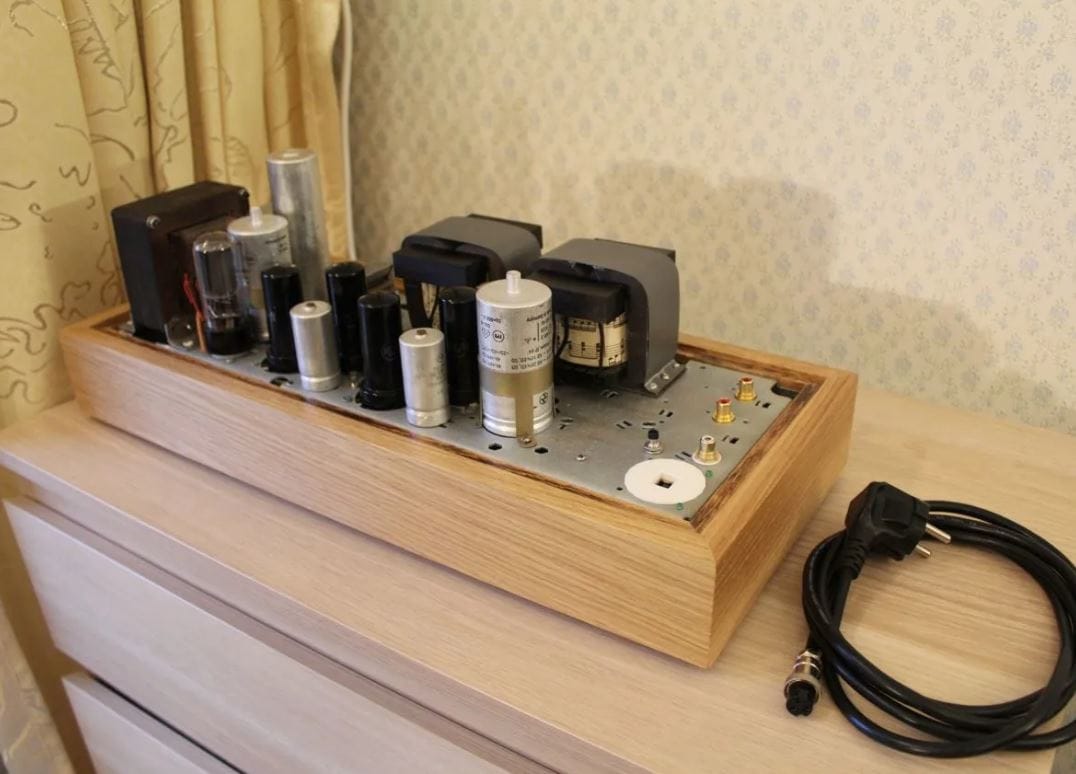

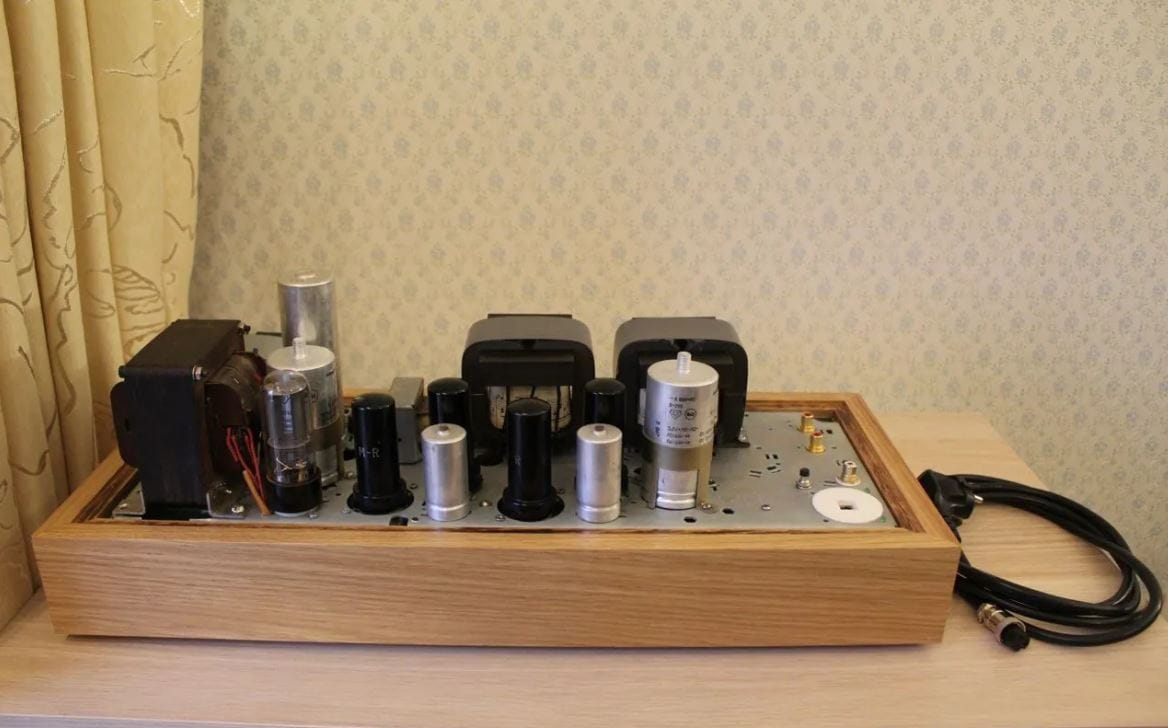

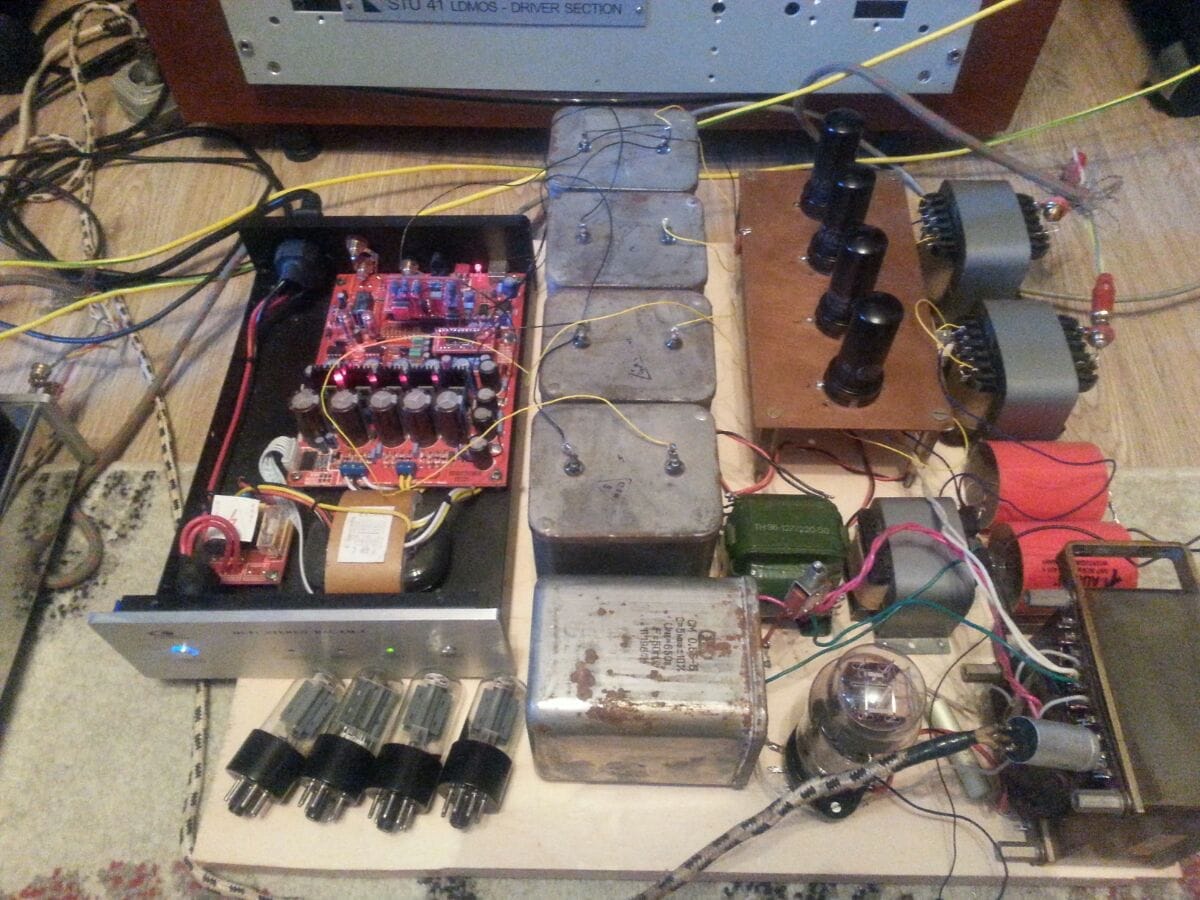

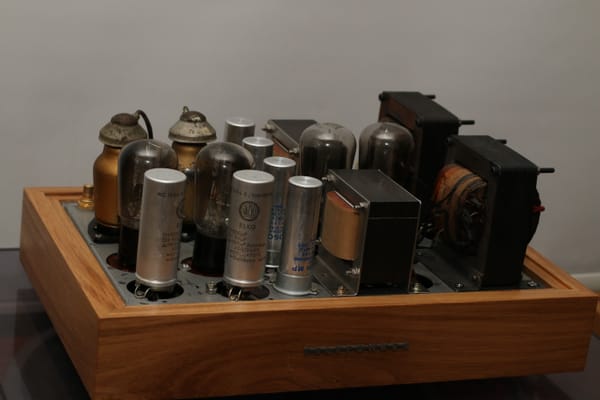

Идею двухтактного лампового каскада я уже рассказывал в прошлой статье. В кладовке завалялась очередная плата Leming dac LM-3 на чипе Cirrus logic 4398. Плата была без корпуса и трансформаторов питания, и меня посетила мысль сделать очередной DAC. Данные ИМС cs43122 и cs4398 отлично отыгрывают весь диапазон частот, обладают прекрасной микродинамикой и не выделяют явных жанровых предпочтений. Дело за малым. Плата разместилась в подвале "магического" шасси philips 1936 г. с дубовым обрамлением , были намотаны необходимые моточные изделия и реализован двухтактный трансформаторный выходной каскад на лампах 6n7(6н7с) половинки в паралель.

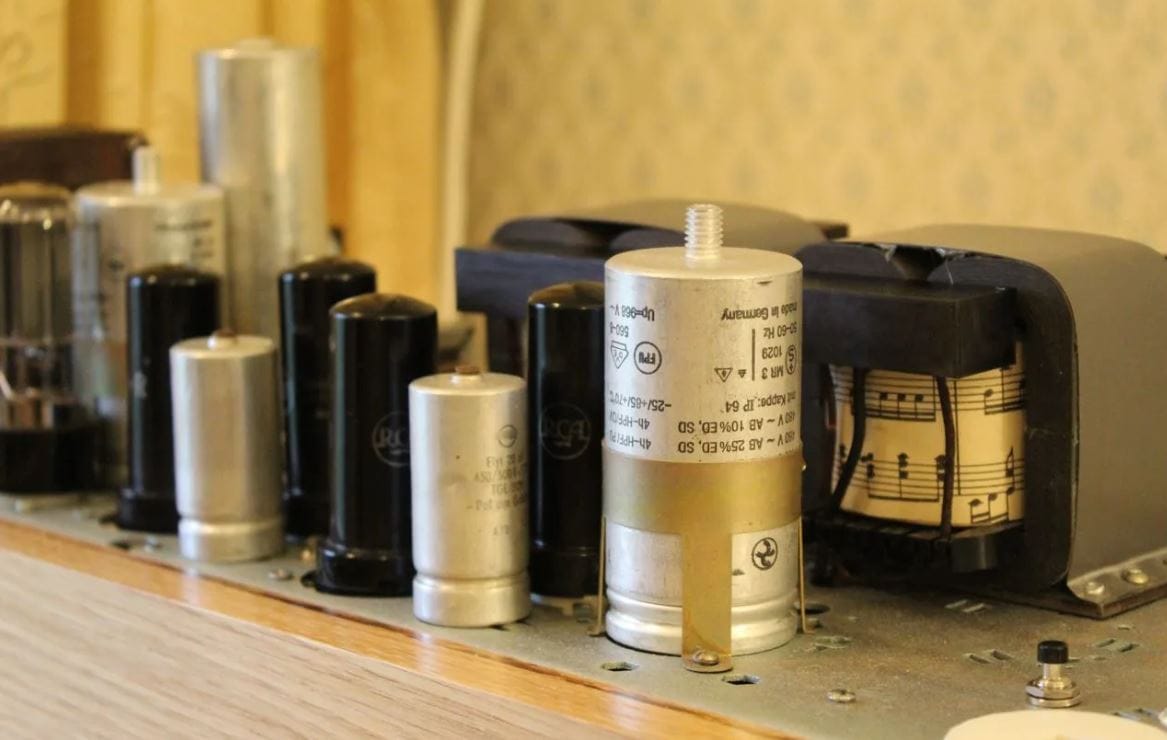

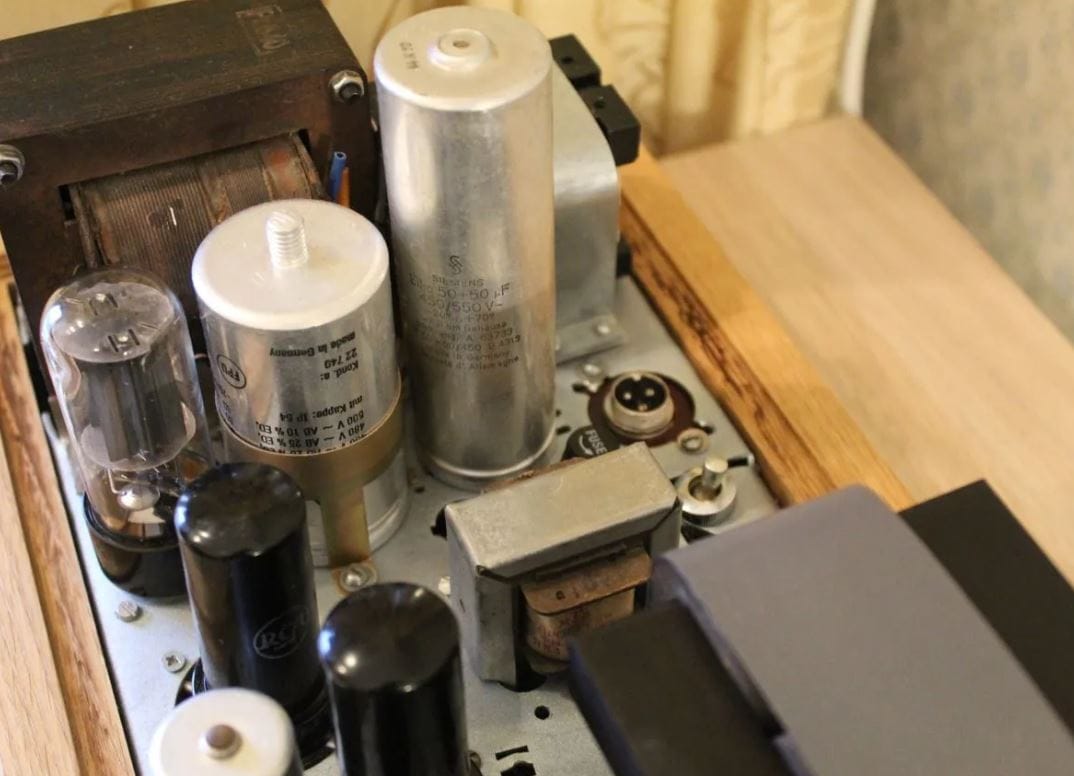

Для проекта был применён силовой трансформатор Telefunken WK с напряжением анодных обмоток 380в для реализации выпрямителя на кенотроне 5ц4с. Двухтактный трансформаторный выходной каскад на американских лампах 6N7 RCA военного периода (43г). Можно поставить наши 6н7с, как показало сравнение, хуже не будет. Питание накал/анод раздельное. Конденсаторы в питании hydra и siemens. Угольные резисторы siemens. Разводка благозвучные моножилы от приёмников Telefunken. Задержка анодного питания на полминуты для продления срока службы ламп.
Благодаря двухтактному ламповому каскаду натуральность и прозрачность звучания отдельных инструментов и вокала завораживает. Звук очень детальный, быстрый и динамичный. Сигнал берётся непосредственно с чипа. В последствии было изготовлено ещё два DACа на этом чипе, с таким же выходным каскадом, но другой компоновкой и комплектующими.
